Dobbeltrækkede dybe sporkuglelejer-Dobbelt række dybe rille kuglelejer

Kategorier

Dobbeltrækkede dybe sporkuglelejer-Dobbelt række dybe rille kuglelejer

Designvarianter
Bur
Tolerance
Intern godkendelse

Dobbeltrækkede rillekuglelejer har to basilikumdesignvarianter, den ene er med fyldspalte, den anden er uden fyldningsslidser.

DHK dobbeltrækkede sporkuglelejer har det nyeste design (suffiks B), uden udfyldningsslidser. De er således i stand til at optage aksial kraft lige godt i begge retninger.
DHK dobbeltrækkede dybe sporkuglelejer er monteret med polyamidbure (suffiks TV) som standard.

DHK dobbeltrækkede sporkuglelejer er produceret med normal toleranceklasse (PN) som standard.

For detaljerede værdier, se kapitlet tolerance for radiale lejer, side 8.

Tolerancer for DHK dobbeltrækkede dybe sporkuglelejer (ekskl. koniske rullelejer)

Alle mål vist i (mm):

Tolerancer i (um):

Indre Ring

PN/(Normal)

Nominel Borings diameter		Afvigelse dmp	Variation Vdp Serie			Variation Vdmp	Konisk boring 1:12 Afvigelse/ Variation
>	<=	△dmp	7.8.9	0．1	2.3.4	Vdmp	△dmp	△d1mp-dmp	Vdp
2,5 10		0 -8	10	8	6	6	15 0	15 0	10
10 18		0 -8	10	8	6	6	18 0	18 0	10
18 30		0 -10	13	10	8	8	21 0	21 0	13
30 50		0 -12	15	12	9	9	25 0	25 0	15
50 80		0 -15	19	19	11	11	30 0	30 0	19
80 120		0 -20	25	25	15	15	35 0	35 0	25
120 180		0 -25	31	31	19	19	40 0	40 0	31
180 250		0 -30	38	38	23	23	46 0	46 0	38
250 315		0-35	44	44	26	26	52 0	52 0	44
315 400		0-40	50	50	30	30	57 0	57 0	50
400 500		0 -45	56	56	34	34	63 0	63 0	56
500 630		0-50	63	63	38	38	70 0	70 0
630 800		0-75					80 0	80 0
800 1000		0 -100					90 0	90 0
1000 1250		0 -125					105 0	105 0
1250 1600		0 -160
1600 2000		0 -200

Yderring

PN/(Normal)

Nominel Ydre diameter		Afvigelse	Variation Vdp Serie			Forseglet leje	Variation	Radial udløb
>	<=	△Dmp	7.8.9	0．1	2.3.4	2 3 4	VDmp	Kea
6 18		0 -8	10	8	6	10	6	15
18 30		0 -9	12	9	7	12	7	15
30 50		0 -11	14	11	8	16	8	20
50 80		0 -13	16	13	10	20	10	25
80 120		0 -15	19	19	11	26	11	35
120 150		0 -18	23	23	14	30	14	40
150 180		0 -25	31	31	19	38	19	45
180 250		0 -30	38	38	23		23	50
250 315		0 -35	44	44	26		26	60
315 400		0 -40	50	50	30		30	70
400 500		0 -45	56	56	34		34	80
500 630		0 -50	63	63	38		38	100
630 800		0 -75	94	94	55		55	120
800 1000		0 -100	125	125	75		75	140
1000 1250		0 -125						160
1250 1600		0 -160						190
1600 2000		0 -200						220
2000 2500		0 -2503						250

DHK dobbeltrækkede sporkuglelejer er produceret med normal indvendig frigang (CN) som standard. Lejer med anden intern frigangsgruppe kan fremstilles efter anmodning.
Detaljerede værdier er angivet i kapitlet om tolerance for radiale lejer, side 34.

DHK Enkeltrækket/dobbeltrækket dybt rillekugleleje Radial Clearance Standard

Boring Dia. (mm)		C2(um)	CN(um)		C3(um)	C4(um)		C5(um)
<=	<=
2.5 6		0 7	2 13		8 23	-- --		-- --
6 10		0 7	2 13		8 23	14 29		20 37
10 18		0 9	3 18		11 25	18 33		25 45
18 24		0 10	5 20		13 28	20 36		28 48
24 30		1 11	5 20		13 28	23 41		30 53
30 40		1 11	6 20		15 33	28 46		40 64
40 50		1 11	6 23		18 36	30 51		45 73
50 65		1 15	8 28		23 43	38 61		55 90
65 80		1 15	10 30		25 51	46 71		65 105
80 100		1 18	12 36		30 58	53 84		75 120
100 120		2 20	15 41		36 66	61 97		90 140
120 140		2 23	18 48		41 81	71 114		105 160
140 160		2 23	18 53		46 91	81 130		120 180
160 180		2 25	20 61		53 102	91 147		135 200
180 200		2 30	25 71		63 117	107 163		150 230
200 225		4 32	28 82		73 132	120 187		175 255
225 250		4 36	31 92		87 152	140 217		205 290
250 280		4 39	36 97		97 162	152 237		225 320
280 315		8 45	42 110		110 180	175 260		260 360
315 355		8 50	50 120		120 200	200 290		290 405
355 400		8 60	60 140		140 230	230 330		330 460
400 450		10 70	70 160		160 260	260 370		370 520
450 500		10 80	80 180		180 290	290 410		410 570
500 560		20 90	90 200		200 320	320 460		460 630
560 630		20 100	100 220		220 350	350 510		540 700
630 710		30 120	120 250		250 390	390 560		560 780
710 800		30 130	130 280		280 440	440 620		620 860
800 900		30 150	150 310		310 490	490 690		690 960
900 1000		40 160	160 340		340 540	540 760		760 1040
1000 1120		40 170	170 370		370 590	590 840		840 1120
1120 1250		40 180	180 400		400 640	640 910		910 1220
1250 1400		60 210	210 440		440 700	700 1000		1000 1340
1400 1600		60 230	230 480		480 770	770 1100		1100 1470
1600 1800		60 250		250 520	520 830		830 1220	1220 16503

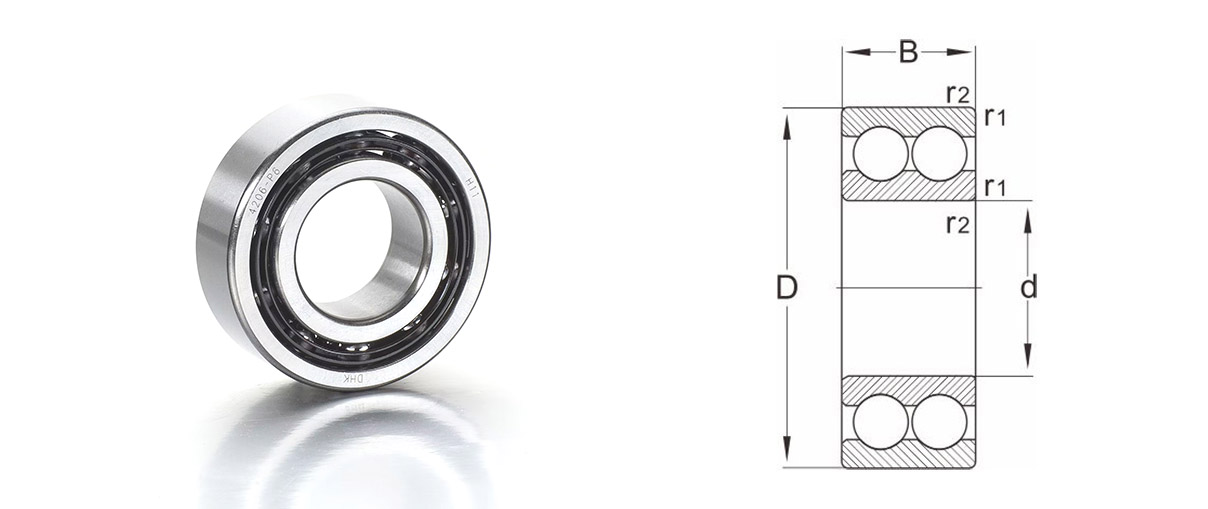

Model	Dimensioner				Nominel belastning	C5(um)	Ekstrem fart		Vægt
Model	d	D	B	r1,r2 Min	Dynamisk belastning Cr	Statisk belastning Cor	Fedtsmøring	Oliesmøring	Vægt
4200B.TV	10	30	14	0.6	9.2	5.2	18000	22000	0.05
4201B.TV	12	32	14	0.6	10.6	6.2	17000	20000	0.05
4202B.TV	15	35	14	0.6	11.9	7.5	14000	17000	0.06
4203B.TV	15	42	17	1	14.8	9.5	12000	15000	0.12
4303B.TV	17	40	16	0.6	14.8	9.5	12000	15000	0.09
4205B.TV	17	47	19	1	19.5	13.5	10000	13000	0.16
4204B.TV	20	47	18	1	17.8	12.5	10000	13000	0.14
4304B.TV	20	52	21	1.1	23.4	16	9500	12000	0.21
4205B.TV	25	52	18	1	19	14.5	9000	11000	0.16
4309B.TV	25	62	24	1.1	31.9	22.5	8500	10000	0.34
4206B.TV	30	62	20	1	26	20.5	8000	9500	0.26
4306B.TV	30	72	27	1.1	41.2	30	7000	8500	0.50
4207B.TV	35	72	23	1.1	35.1	28.5	6700	8000	0.40
4307B.TV	35	80	31	1.5	50.5	38	6300	7500	0.69
4208B.TV	40	80	23	1.1	37.5	32.5	6000	7000	0.50
4308B.TV	40	90	33	1.5	55.7	45	5600	6700	0.95
4209B.TV	45	85	23	1.1	39	36	5600	6700	0.54
4309B.TV	45	100	36	1.5	68.5	56	5000	6000	1.25
4210B.TV	50	90	23	1.1	40.5	40	5000	6000	0.58
4310B.TV	50	110	40	2	81.5	70	4500	5300	1.70
4211B.TV	55	100	25	1.5	45	44	4800	5600	0.80
4311B.TV	55	120	43	2	97.5	83	4300	5000	2.15
4212B.TV	60	110	28	1.5	57	55	4500	5300	1.10
4312B.TV	60	130	46	2.1	112	98	3800	4500	2.65
4213B.TV	65	120	31	1.5	67.5	67	4000	4800	1.45
4214B.TV	70	125	31	1.5	70	73.5	3600	4300	1.50
4215B.TV	75	130	31	1.5	72.5	80	3400	4000	1.60
4216B.TV	80	140	33	2	80.5	90	3200	3800	2.00
4217B.TV	85	150	36	2	93.6	102	3000	3600	2.55
4218B.TV	90	160	40	2	112	122	2800	3400	3.20
4220B.TV	100	180	46	2.1	140	156	2600	3200	4.70
